OMAL電動執行器附件安裝教程
作者： 得銳自動化發表時間：2023-08-08 10:36:14瀏覽量：265【小中大】
第一步：打開執行器蓋子。
第二步：拆掉位置指示器。
第三步:將（2）中的傳輸軸與(1) 中的附件盒連接點連接好。
第四步: 使配件盒的孔對準執行器的孔，然后擰上螺絲。
第五步: 用凸輪調整...

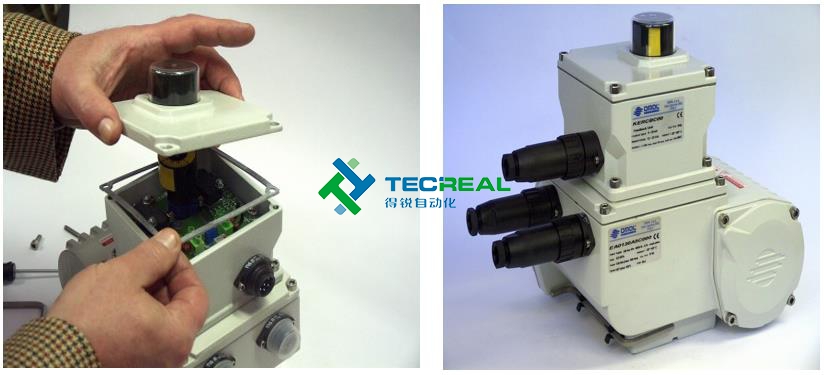

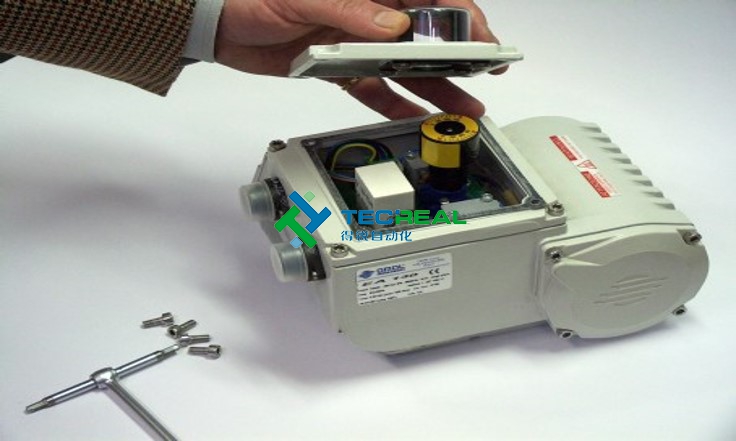

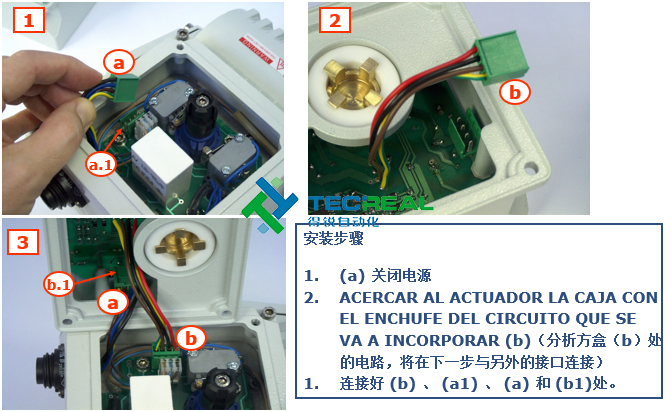

第一步：打開執行器蓋子。

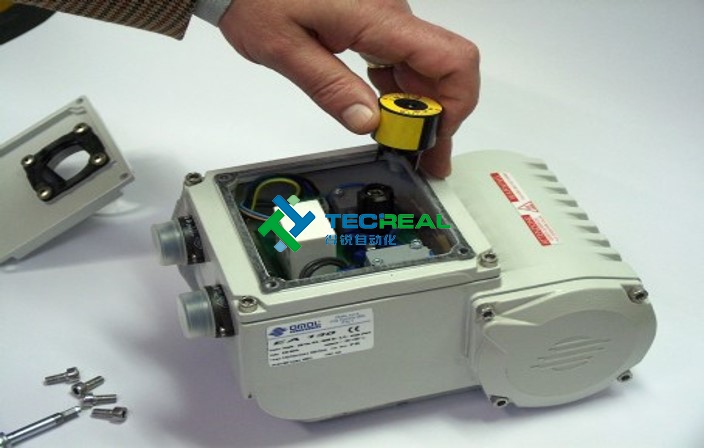

第二步：拆掉位置指示器。

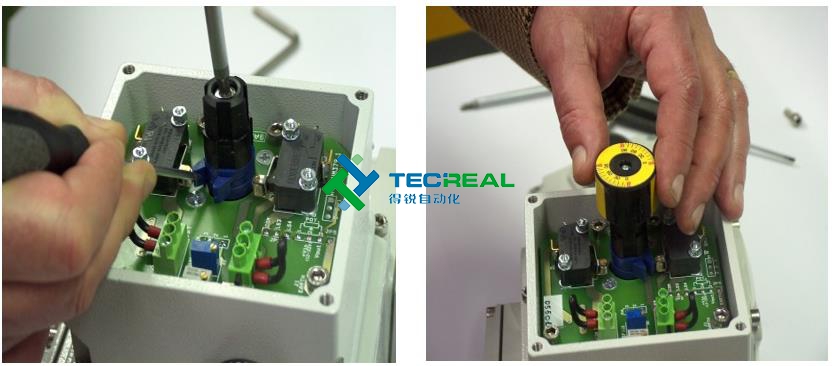

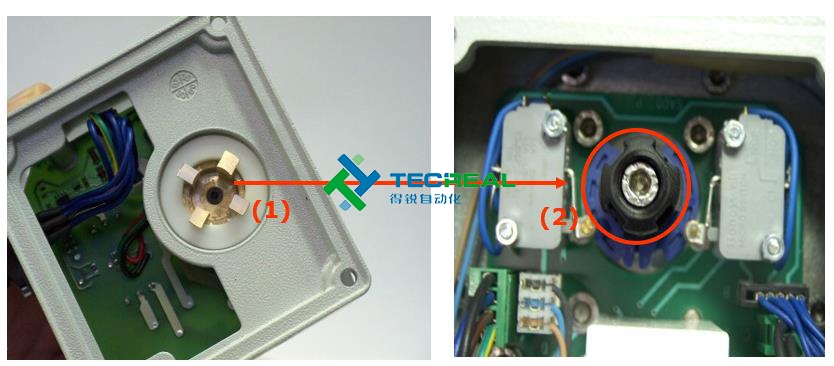

第三步:將（2）中的傳輸軸與(1) 中的附件盒連接點連接好。

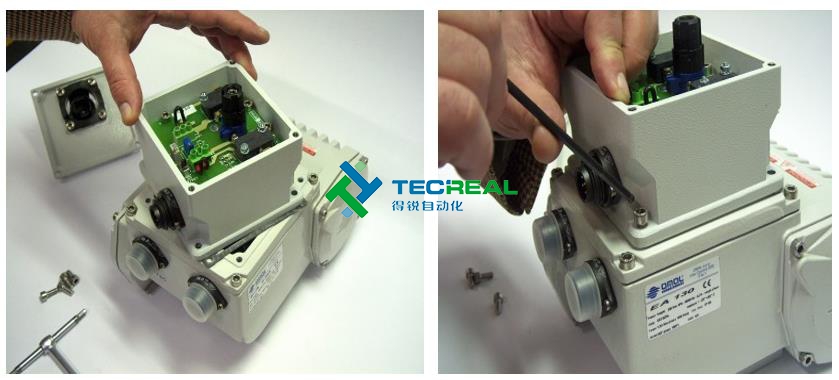

第四步: 使配件盒的孔對準執行器的孔，然后擰上螺絲。
第五步: 用凸輪調整限位開關，再次將位置指示器裝上。
第六步: 裝上執行器蓋子并擰緊。
OMAL電動執行器附件：

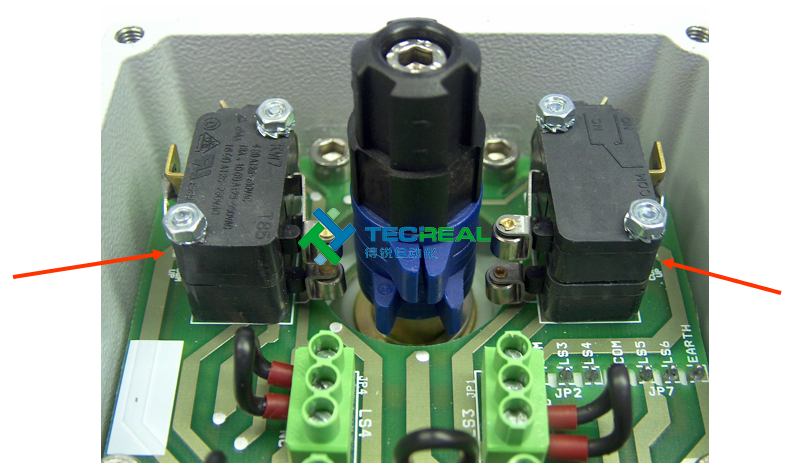

1.輔助限位開關
- 提供4個輔助電機
-凸輪的調節和標準執行器的限位開關的調整過程一樣
-可以選擇一個連一個得 NC – NA連接

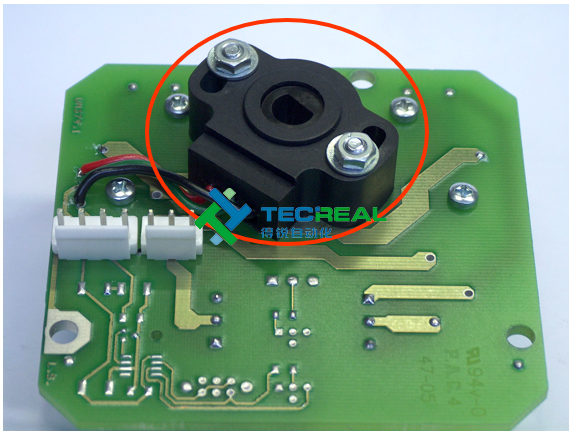

2.定位器
-最大電位計：KΩ 13,5 Vdc 1 W
- 間隙補償彈簧
- 線性: ± 2 %
- MEASURES REPRODUCIBILITY重復性措施: ± 0,2 %
-工作溫度范圍: from –40°C to + 80°C
-工作壽命: 5.000.000 循環
-2個額外的NA – NC限位定位器
3.定位器4-20mA
-被動的回路系統：需要外部電源
-適用電壓: 12 - 32 Vdc
- 和定位系統相同的傳感器
-工作溫度: from – 25°C to + 80°C
- 2個額外的機電限位開關NC – NA
4.調制控制電路
參考信號: 4 – 20 mA
位置傳輸信號: 4 – 20 mA
微處理系統
12 bit (2048 POINTS) 電位計線性化
指示精確度高于0,2 %

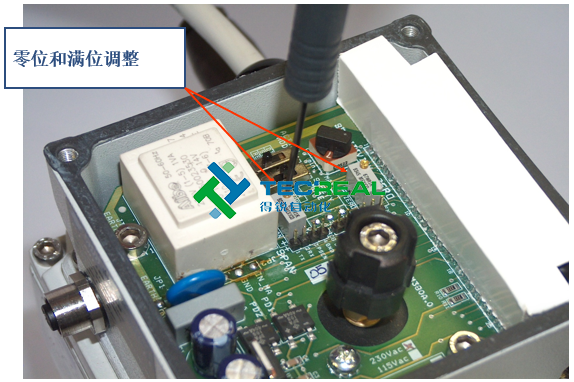

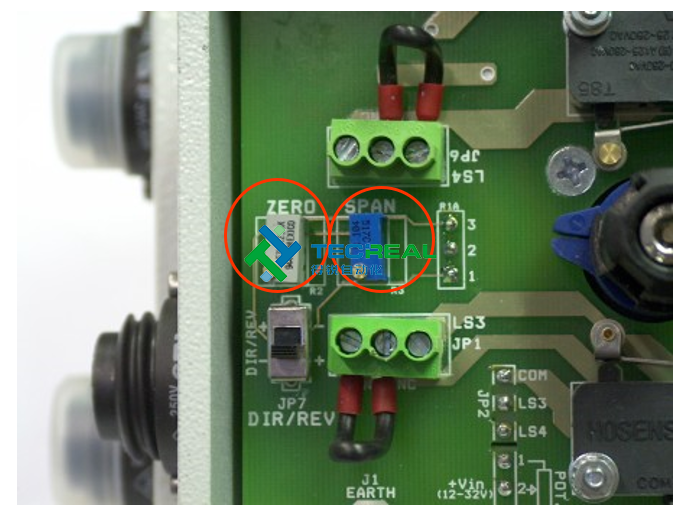

ACCURACY ADJUSTABLE FROM 1/50 TO 1/400 OF THE STROKE IN 8 POSITIONS精確度可調，
從0可調最高達+ 30°
SPAN ADJUSTABLE UP TO – 30°跨度可調最大達
信號: 3,2 mA - 21 mA
比較儀精度高于0,2 %

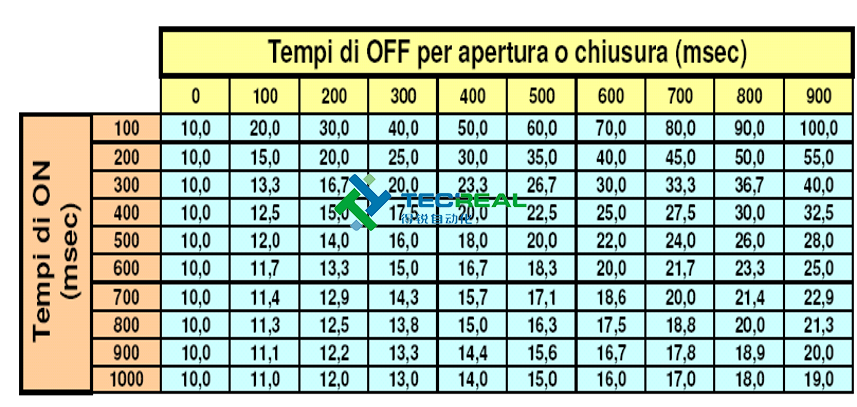

5.速度控制
- 順時針和逆時針方向皆可調
- 基礎脈沖系統: 暫停/工作 循環
- 無需額外連接
- 微處理系統
- 操作時間最多會超過1分鐘
