定量灌裝——OMAL計量型進口氣動執行器

作者: 得銳自動化:OMAL全國指定授權總代理發表時間:2019-05-20 11:41:28瀏覽量:1415

在灌裝過程中,為保證精度或避免溢出,用戶往往希望開始快,后面慢,即要求閥門流量先大后小。如果采用兩個流量不同的閥門則成本提高,體積增大。

在灌裝過程中,為保證精度或避免溢出,用戶往往希望開始快,后面慢,即要求閥門流量先大后小。如果采用兩個流量不同的閥門則成本提高,體積增大。



OMAL(歐瑪爾)獨有產品計量型氣動執行器可輕易滿足以上要求。它采用國際先進技術,可在0°~45°進行方便快捷的調整,具有計量準確、使用壽命長、安全可靠等優點。經濟而簡單,易于控制和調節,非常適合食品飲料、醫藥、油漆、化妝品、石化等行業的定量或變量灌裝設備的流量控制。







1.技術參數



計量轉角:最大45°

最大轉角:90°


扭矩:30Nm~480Nm(在5.6bar氣源下)

 氣源壓力:5.6bar;最大8.4bar

 工作溫度:-20℃~+80℃

 安裝法蘭:DIN/ISO 5211 DIN3337 F03-F10




2.工作原理



計量型氣動執行器由OMAL標準雙動執行器和另兩個附加的外部氣缸組成。通過改變附加氣缸的活塞行程,執行器和閥門轉角被停止在預先設定的角度(0°~45°),因此閥門流量得以調節。

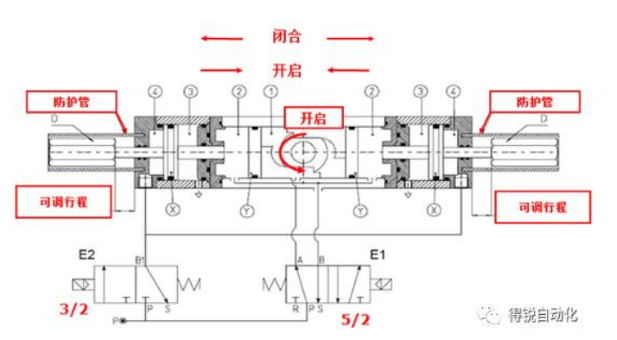

如上圖所示,計量型氣動執行器由兩個電磁閥控制:



E1,二位五通電磁閥,控制執行器;



E2,二位三通電磁閥,用于控制兩個外部缸。

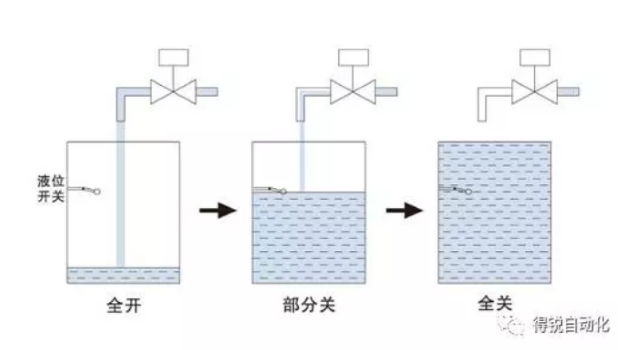

以上圖所示為例說明在分段灌裝過程中的控制



- 當閥門完全關閉(0°) 時:E1(斷電):A進氣, B排氣;E2(斷電):B1排氣。



- 當閥門完全打開(90°)時進行初步灌裝:E1(通電):A排氣,B進氣;E2(斷電):B1排氣。



- 當達到初步的灌裝程度(比如90%)時,E2通電,使附加缸活塞移動到設定的位置,然后E1斷電,執行器在設定角度(例如30°)停止。此時閥門的開度和流量被減少,從而達到進行精確灌裝的目的。精確灌裝時電磁閥狀態:E1(斷電),進氣 A,排氣B;E2(通電)進氣B1。



- 當您重復以上過程時,這個調節角度和相應的閥門流量將被重復。



   注:調節螺母"D"的長度規定計量裝置調節角度為0°~45°。



- 當達到灌裝量時,E2斷電(排氣B1);主體缸活塞繼續向兩邊運動,從而使閥門完全關閉。至此灌裝過程結束。





3.優勢



1.具備OMAL標準雙動執行器的一切優點:


撥叉式結構大力矩小體積、多點導向密封、碳石墨填充特氟隆密封、內外表面陽極氧化處理、轉動軸防電化銹蝕處理、自潤滑轉動銷、光滑耐磨的酚醛樹脂軸套等;


2.方便調節行程;


3.行程調定后,可長期在工作周期中保持持久不變的計量精度;


4.通過電磁閥控制,可分布布局,控制方便,安全可靠,響應速度快;


5.變速灌裝,計量精確。


4.典型應用

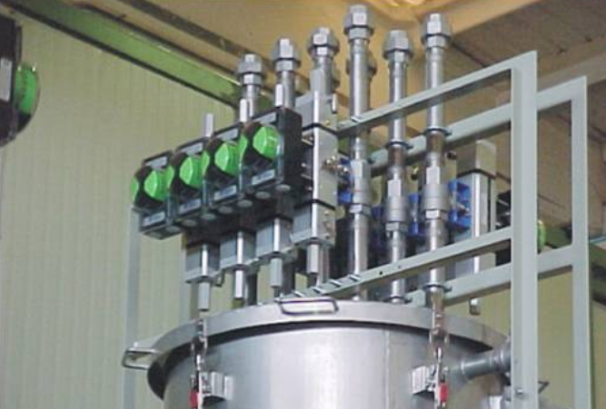

灌裝機

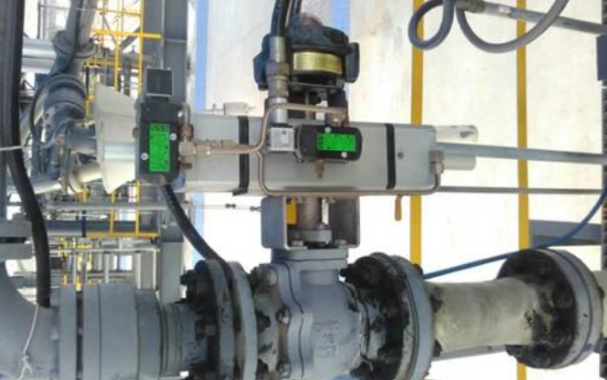

石化定量裝車
