【體積重量篇】OMAL撥叉式氣動執行器與齒輪齒條式執行器的差別
作者: 得銳自動化市場部發表時間:2023-07-17 08:50:39瀏覽量:350【小中大】
上文中已經講解了撥叉式氣動執行器與齒輪齒條式氣動執行器在輸出扭矩和使用壽命上的差別,結果都顯示OMAL的撥叉式氣動執行器在這兩方面都優于齒輪齒條式結構。在同等扭矩之下,今天就和大家對比一下兩種結構的產品重...
上文中已經講解了撥叉式氣動執行器與齒輪齒條式氣動執行器在輸出扭矩和使用壽命上的差別,結果都顯示OMAL的撥叉式氣動執行器在這兩方面都優于齒輪齒條式結構。在同等扭矩之下,今天就和大家對比一下兩種結構的產品重量和體積。
有人表示重量和體積沒有什么關系!小編就想說,重量輕,體積小是不是便于安裝和維護?重量輕、體積小是不是能安裝在狹小的空間內?重量輕、體積小是不是耗氣量更少?既然有如此多的好處,那今天小編就給大家好好對比一下。

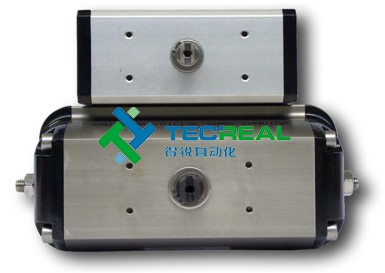

我們選擇市面上一款扭矩為60NM的齒輪齒條式氣動執行器,再選取同樣扭矩為60NM的OMAL撥叉式氣動執行器進行對比。從圖中我們可以看到,上面的是撥叉式結構,下面為齒輪齒條式結構,體積大小一目了然。而在扭矩為3840Nm的執行器對比中,撥叉式為47kg,齒輪齒條式為150kg,幾乎是撥叉式的3倍左右。

(雙作用型)

(單作用型)

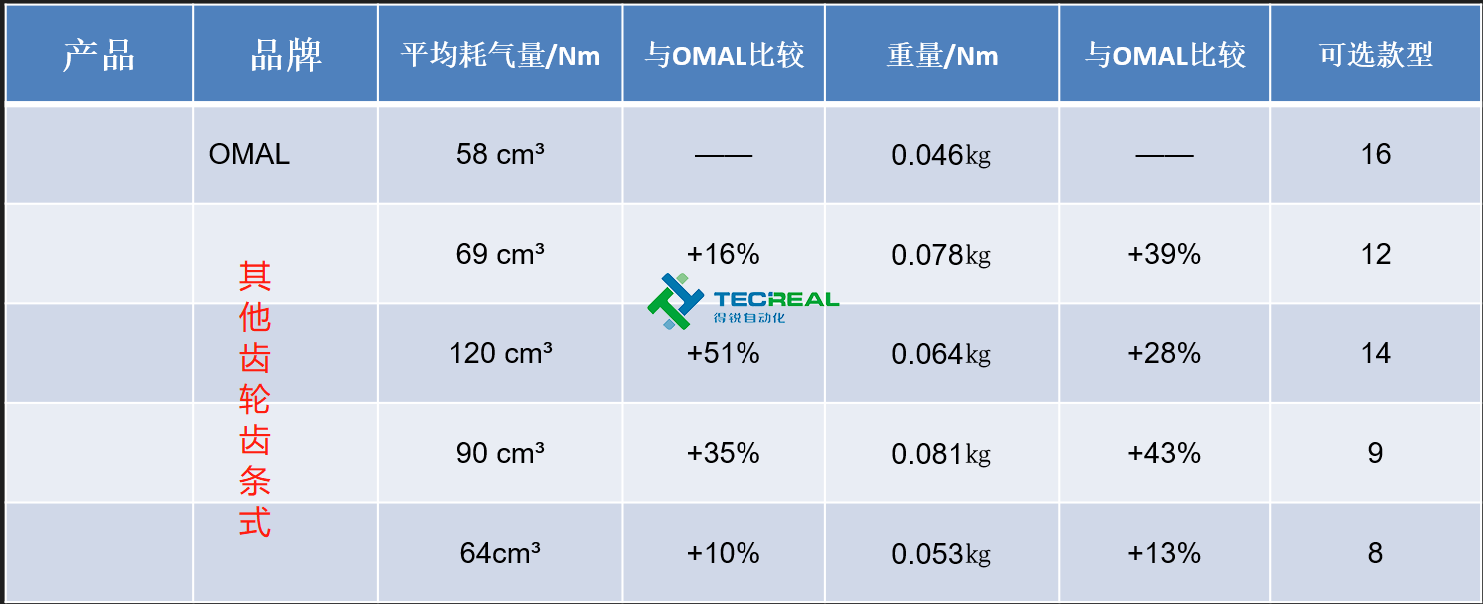

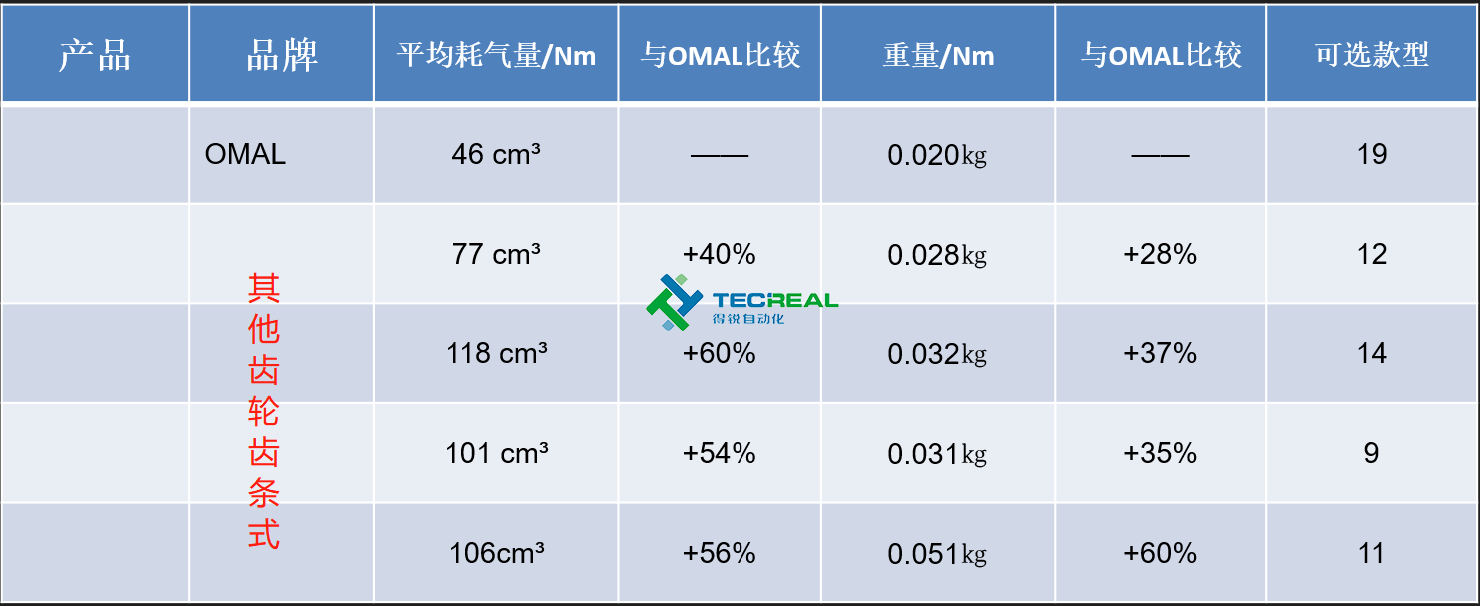

我們再多選取幾款市面上常見的齒輪齒條式氣動執行器,在耗氣量和重量上與OMAL的撥叉式結構對比。從下圖的對比結果可以看到,齒輪齒條式結構的執行器無論是在耗氣量和重量上大于撥叉式結構。
這樣的結果也就讓OMAL的撥叉式氣動執行器在狹小的空間內都可以安裝和維護。如果普通的氣動閥門還不能滿足狹小的空間需求,OMAL還有VIP梭閥和升級版的VIP EVO軸閥,適用于各類精密設備和空分領域。

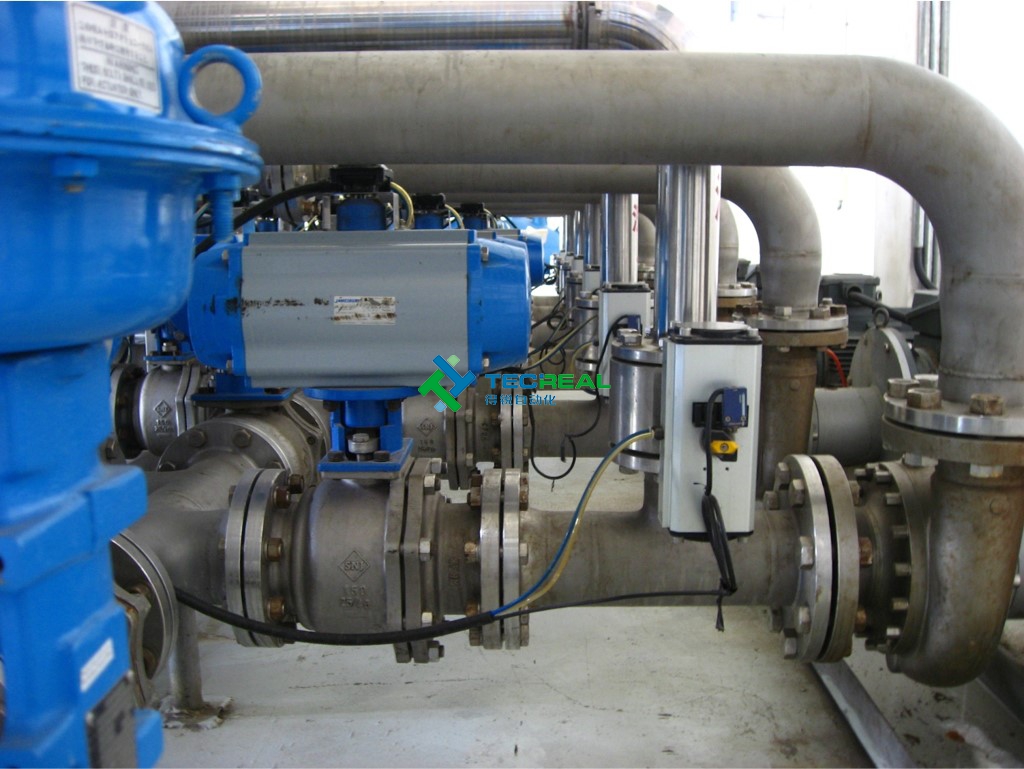

(左邊為齒輪齒條式,右邊為撥叉式)

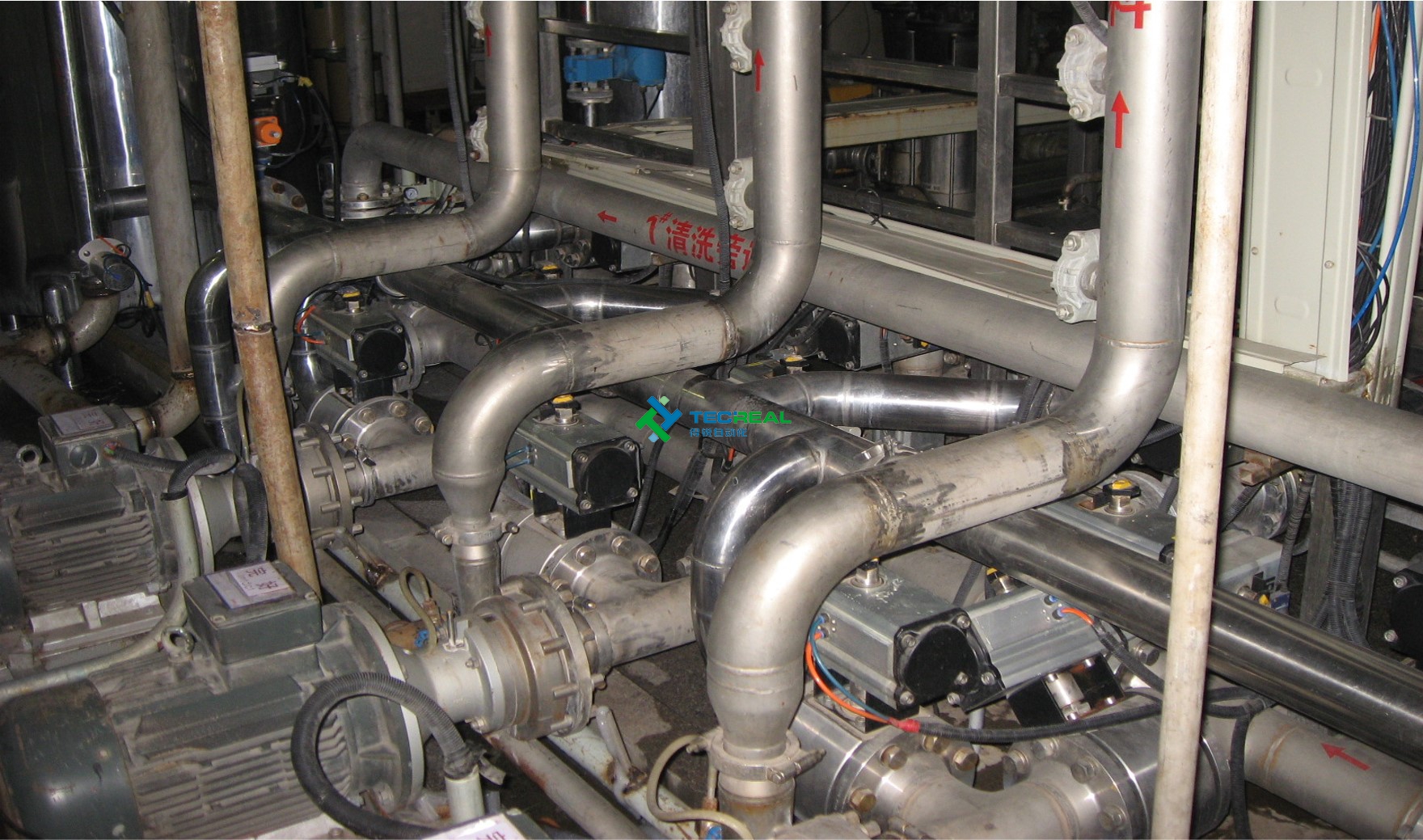

(撥叉式氣動執行器可以在狹小空間使用)
