一般性能

此閥門適用于非腐蝕性、中壓介質流體，僅起轉向器作用。閥門須與中間的套筒連成一體，故無法關閉介質流體；具體請看設計圖。

工作溫度：從-20 °C至+120 °C

工作壓力：最大壓力為16 bar，請看附表

適用介質：空氣、水、氣體、油類、石化產品。

兩端暗螺紋符合UNI/ISO 7/1 Rp標準

執行器連接符合ISO 5211標準

提供特殊安裝連接要求

如有特殊要求，請與我們的技術部門聯系。

資質證書

符合歐盟97/23 EC “PED”標準，ATEX防爆型符合歐盟ATEX 2014-34-EU標準

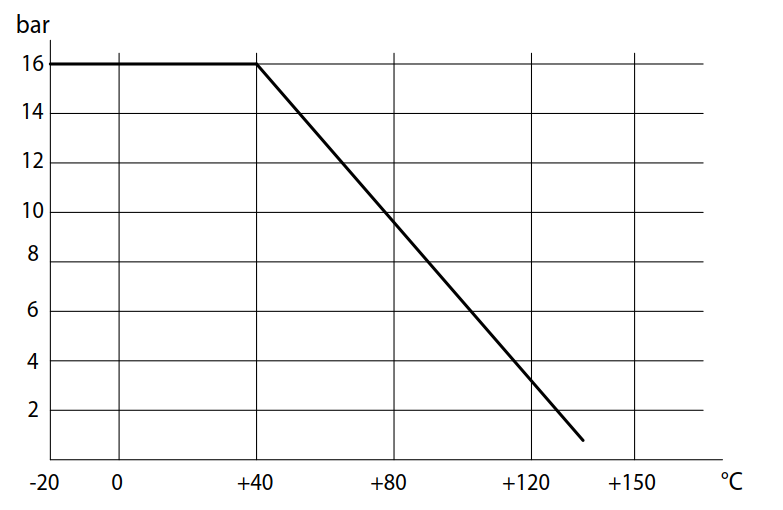

壓力/溫度表

?	?

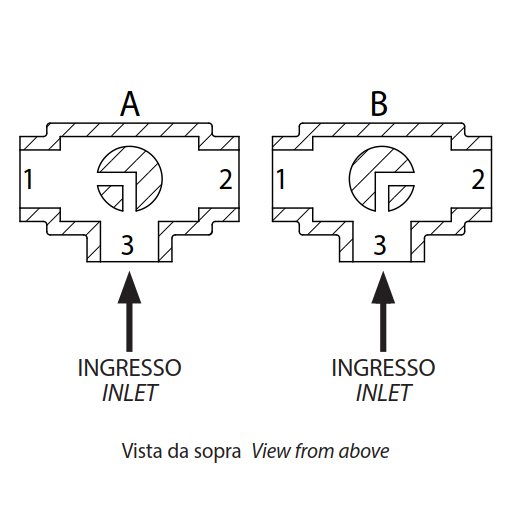

?“L”三通球閥設計圖	?
	?“L”三通球閥設計圖 注：?jiǎn)蝿?dòng)閥門的活塞常閉位子應是“A”點
?	?

扭矩 Nm

扭矩?cái)?shù)值可隨溫度及介質的不同而有所變化。安全系數為1.4。工作扭矩在閥門頻繁開閉使用后，與開始使用時的數值相比，會有明顯的減弱。?

后面幾頁表中所列的執行器與閥門對接標準，適用于液體或氣體、清潔和中等溫度介質的閥門。為獲取更詳細的信息資料，請與我們的技術部門聯系

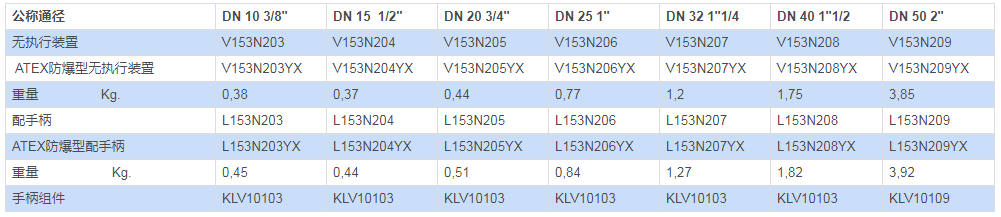

編號 153 閥門的連接標準

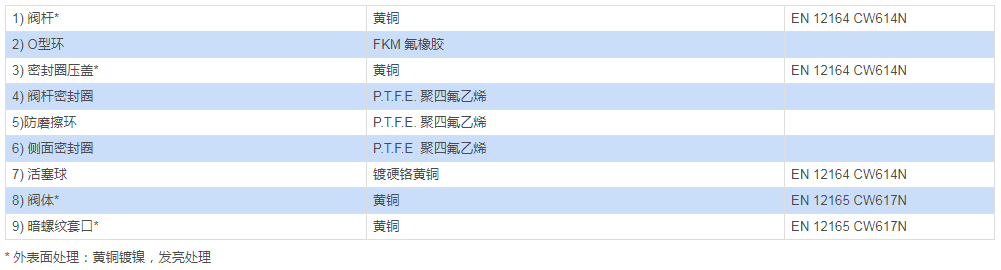

材料

?

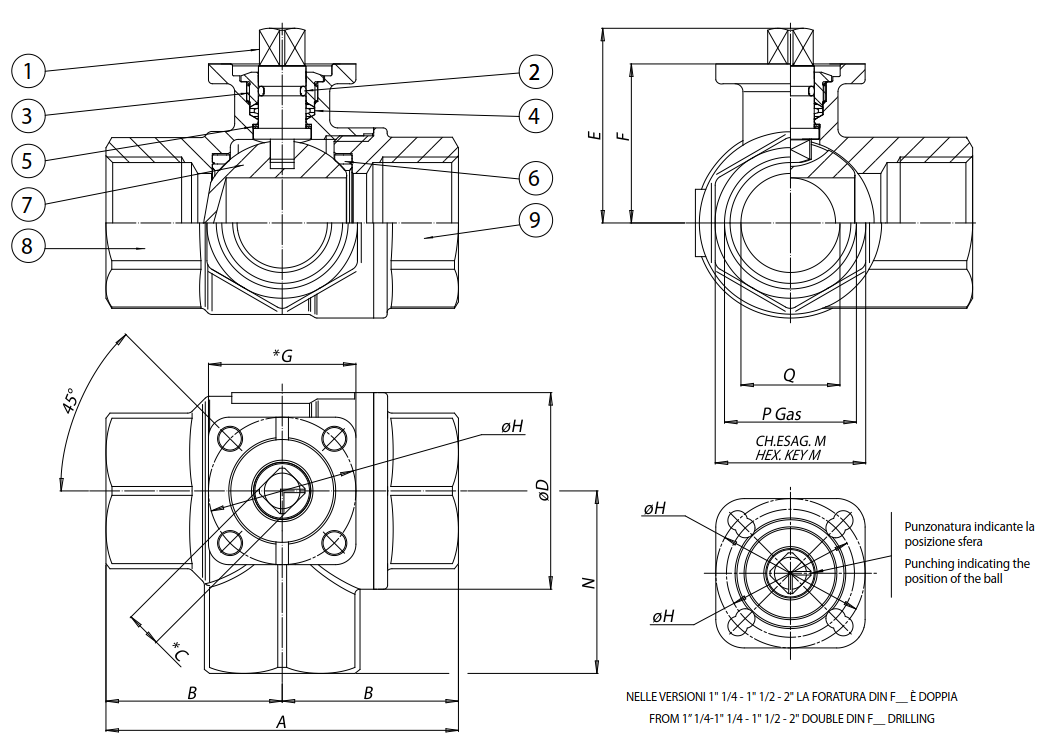

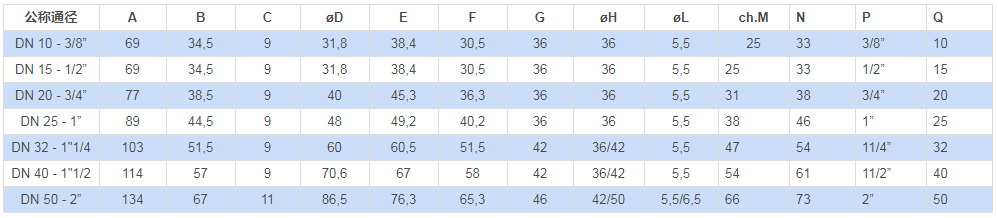

尺寸
